QFP44下压弹片双层板芯片烧录座详细信息/Detailed Information

prevnext

查看全部大图

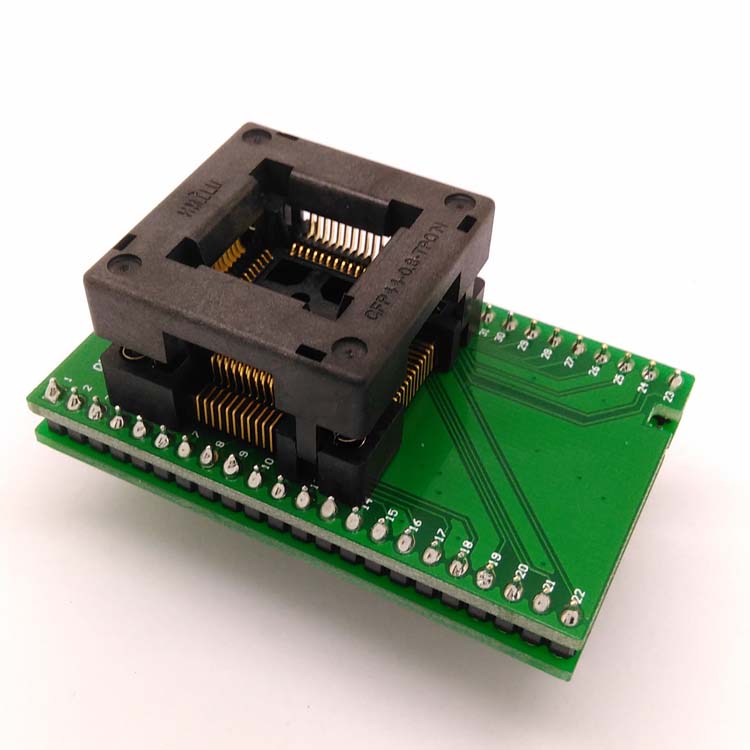

QFP44下压弹片双层板芯片烧录座

产品用途：编程座、测试座，对QFP44的IC芯片进行烧写、测试
适用封装：QFP44引脚间距0.8mm
测试座：QFP4-0.8烧录座
特点：底部引出引脚为不规则排列

订购热线：13631538587

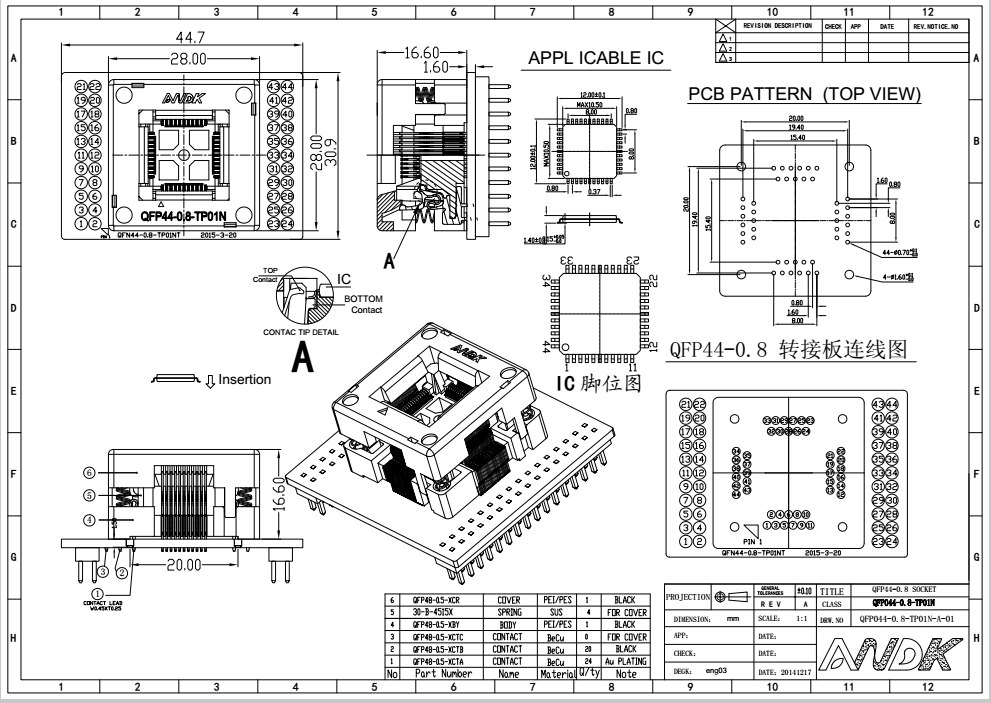

产品详情公司资质产品参数产品型号图纸常见问题

材料与性能

结构	下压
Socket 本体	PEI
弹片材料	铍铜
弹片镀层	镍金
操作压力	18g Per pin (PIN越多压力越大)
最大电流	1A
接触阻抗	30mohm MAX.a1 10mA and 20mV max (Initial)
绝缘阻抗	1,000m ohm min. at DC 500V
介电耐压在AC 700V下1分钟
使用温度	-55 ~ +175 ℃
使用寿命	15,000 times +-1%(机械测试)

规格尺寸

封装			QFP44
Pin pitch			0.8mm
Pin 脚数			44
IC本体尺寸			10*10
产品用途			测试座、编程座，对QFP48封装的IC进行测试、烧写

特点：底部引出引脚为不规则排列

另有单层板可以选购！

对应国外产品型号：OTQ-44-0.8-14

Part Number	Pitch （mm)	Pin Count	IC Body AXB（mm)	IC Tip-to-Tip CXD（mm)	Parallel Clame E(mm)	IC Height F（mm）	Socket Dim.GHX（mm)
QFP64-0.4-TP01NT	0.4	64	7.0*7.0	9.0*9.0	8.3	1.4	24*24
QFP80-0.4-TP01NT	0.4	80	10.0*10.0	12.0*12.0	11.3	1.4	27*27
QFP100-0.4-TP01NT	0.4	100	12.0*12.0	14.0*14.0	13.3	1.4	29*29
QFP120-0.4-TP01NT	0.4	120	14.0*14.0	16.0*16.0	15.3	1.4	31*31
QFP128-0.4-TP01NT	0.4	128	14.0*14.0	16.0*16.0	15.3	1.4	31*31
QFP32-0.5-CP01N	0.5	32	5.0*5.0	7.0*7.0	6.3	1.4	32*37.5
QFP48-0.5-CP01N	0.5	48	7.0*7.0	9.0*9.0	8.3	1.4	32*37.5
QFP64-0.5-CP01N	0.5	64	10.0*10.0	12.0*12.0	11.3	1.4	32*37.5
QFP48-0.5-TP01N	0.5	48	7.0*7.0	9.0*9.0	8.3	1.4	24*24
QFP64-0.5-TP01N	0.5	64	10.0*10.0	12.0*12.0	11.3	1.4	27*27
QFP80-0.5-TP01N	0.5	80	12.0*12.0	14.0*14.0	13.3	1.4	29*29
QFP100-0.5-TP01N	0.5	100	14.0*14.0	16.0*16.0	15.3	1.4	31*31
QFP144-0.5-TP01N	0.5	144	20.0*20.0	22.0*22.0	21.3	1.4	37*37
QFP176-0.5-TP01N	0.5	176	24.0*24.0	26.0*26.0	24.3	1.5	36*36
QFP32-0.8-TP01NT	0.8	32	7.0*7.0	9.0*9.0	8.3	1.4	24*24
QFP44-0.8-TP01NT	0.8	44	10.5*10.5	12*12	11.2	1.4	28.4*28.4
QFP32-0.8-CP01NT	0.8	32	7.0*7.0	9.0*9.0	8.3	1.4	32*37.5
