QFP48下压弹片芯片老化座 QFP测试座详细信息/Detailed Information

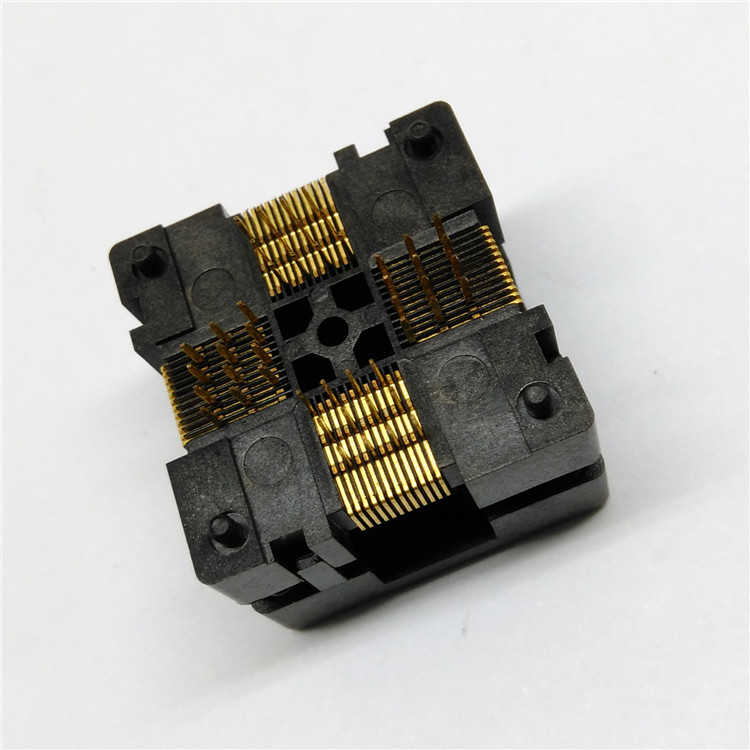

QFP48下压弹片芯片老化座 QFP测试座

prevnext

查看全部大图

QFP48下压弹片芯片老化座 QFP测试座

产品用途：编程座、测试座，对QFP48的IC芯片进行烧写、测试
适用封装： QFP48、PQFP48、TQFP48，引脚间距0.5mm
测试座： QFT-48-0.5-06
特点：四周按芯片顺序引出所有引脚

订购热线：13631538587

立即咨询

产品详情公司资质产品参数产品型号图纸常见问题

材料与性能

结构	下压
Socket 本体	PEI
弹片材料	铍铜
弹片镀层	镍金
操作压力	18g Per pin (PIN越多压力越大)
最大电流	1A
接触阻抗	30mohm MAX.a1 10mA and 20mV max (Initial)
绝缘阻抗	1,000m ohm min. at DC 500V
介电耐压在AC 700V下1分钟
使用温度	-55 ~ +175 ℃
使用寿命	15,000 times +-1%(机械测试)

规格尺寸

封装			QFP48
Pin pitch			0.5mm
Pin 脚数			48
IC本体尺寸			7*7
产品用途			测试座、编程座，对QFP48封装的IC进行测试、烧写

特点：底部引出引脚为不规则排列

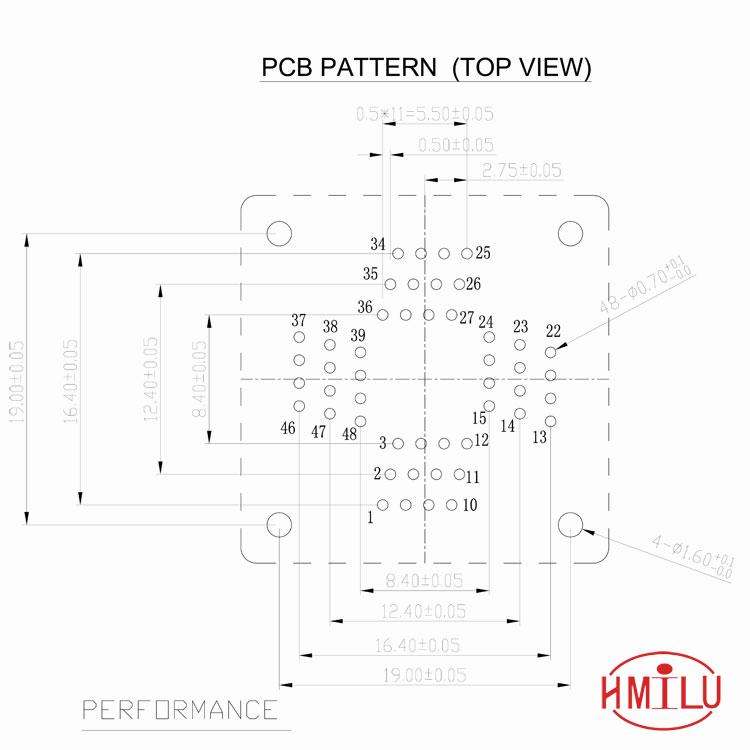

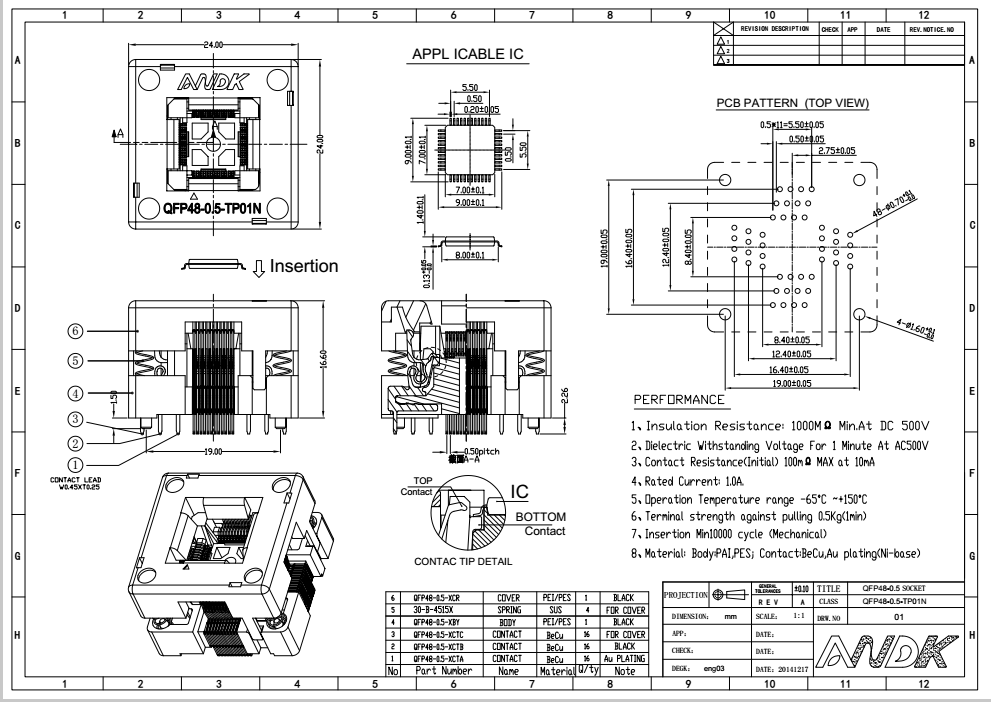

QFP48芯片脚位图

Part Number	PITCH (mm)	Pin Count	Ic Body AXB (mm)	Ic Tip-to-Tip CXD(mm)	Parallel Clame E(mm)	Ic Height F (mm)	Socket Dim GXH (mm)
QFP32-0.5-CP01NT	0.5	32	5.0x5.0	7.0x7.0	6.3	1.4	32x37.5
QFP48-0.5-CP01NT	0.5	48	7.0x7.0	9.0X9.0	8.3	1.4	32x37.5
QFP64-0.5-CP01NT	0.5	64	10.0X10.0	12.0X12.0	11.3	1.4	32x37.5
QFP44-0.8-TP01NT	0.8	44	10.5X10.5	12.0X12.0	11.2	1.4	28.4X28.4
QFP48-0.5-TP01NT	0.5	48	7.0x7.0	9.0X9.0	8.3	1.4	24X24
QFP64-0.5-TP01NT	0.5	64	10.0X10.0	12.0X12.0	11.3	1.4	27X27
QFP80-0.5-TP01NT	0.5	80	12.0X12.0	14.0X14.0	13.3	1.4	29X29
QFP100-0.5-TP01NT	0.5	100	14.0X14.0	16.0X16.0	15.3	1.4	31X31
QFP144-0.5-TP01NT	0.5	144	20.0X20.0	22.0X22.0	21.3	1.4	37X37
QFP176-0.5-TP01GT	0.5	176	24.0X24.0	26.0X26.0	24.3	1.5	36X36

stm32-QFP48烧录座深圳QFP封装芯片测试座厂家
