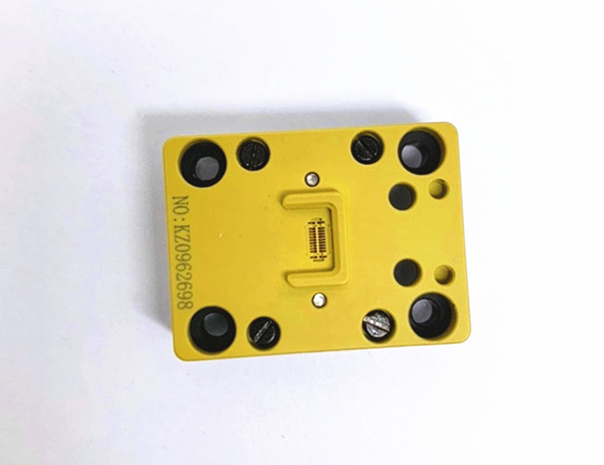

什么是大电流弹片微针模组

是针对锂电池成品和电池保护板测试的弹片微针模组，具备19项国家发明专利及实用新型专利

大电流弹片微针模组产品参数

【机械寿命】: 200000次【额定电流】: 3A~50A
【环境温度】: -55°C~+175°C【表面粗糙度】: Ra0.1~0.2
【表面硬度】: HV450~550 (镀金加硬)【材质】: 镍合金/铍铜

【接触介质内阻】: 电源脚≤5mΩ 信号脚≤50mΩ 【绝缘阻抗】: 1000MΩ MIN AT DC 500V 怕同行抄袭专利，图片做了一些处理，欲了解更多详情，请直接与我联系13631538587 【注意事项】: 请勿在有腐蚀性气体、液体、粉尘等存在的环境中使用 负载只能向弹片纵向施加，不得横向施加

大电流弹片微针模组·12大产品优势

测试稳定，质优价廉，颠覆传统的电池测试方案

最大承受
50A大电流

测试良率
高达99.5%

使用寿命
达10万次

对conncetor
零损伤

可根据客户需求
设计方案

开模弹片
一件起定

可按测试要求进行
个性化定制

定制5-7天出样

结构灵活
可定制

弹片50000次保修
可自行更换弹片

常规现货
当天即可交货

免费技术
支持服务

· 你还在为每几十次、几百次换一次测试板而烦恼吗？
· 你还在为是否已经良好接触而烦恼吗？
· 你是否还在为良率低而痛苦吗？

鸿怡电子大电流微针弹片模组问世，解决您所有顾虑

在线咨询 联系我们

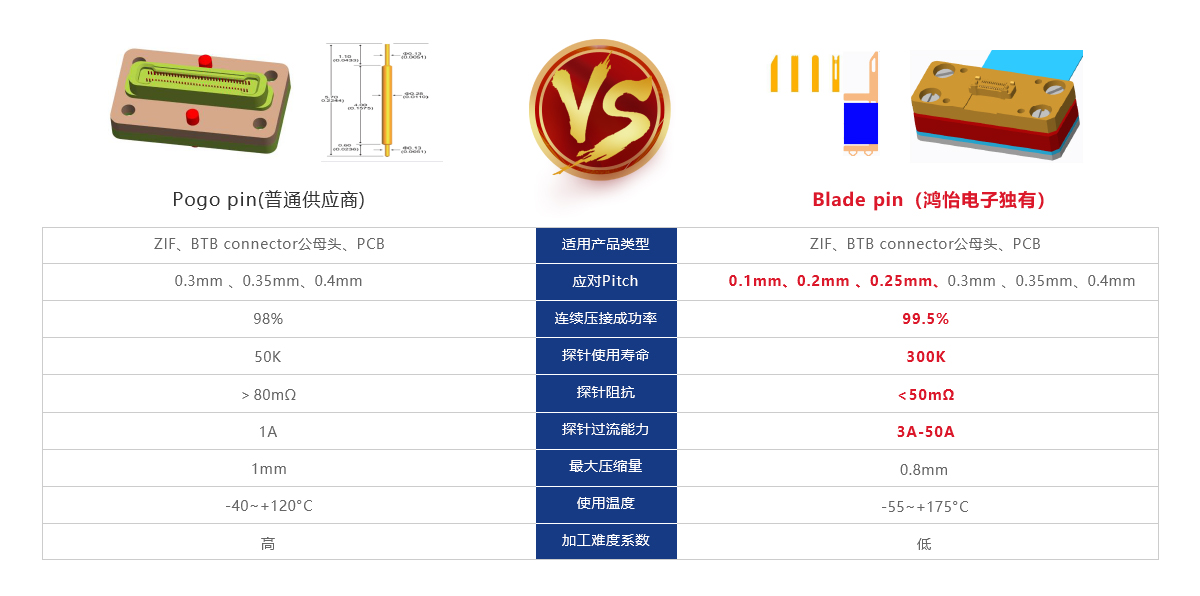

大电流微针模组VS普通探针模组

大电流弹片微针模组使用寿命达10万次可承受最大电流达50A

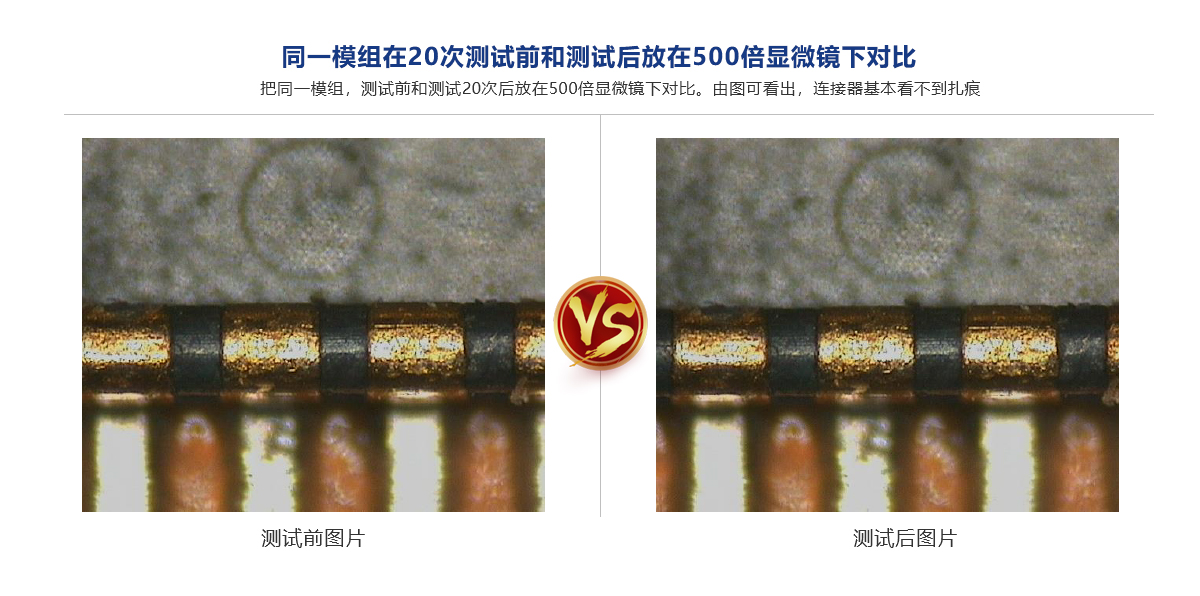

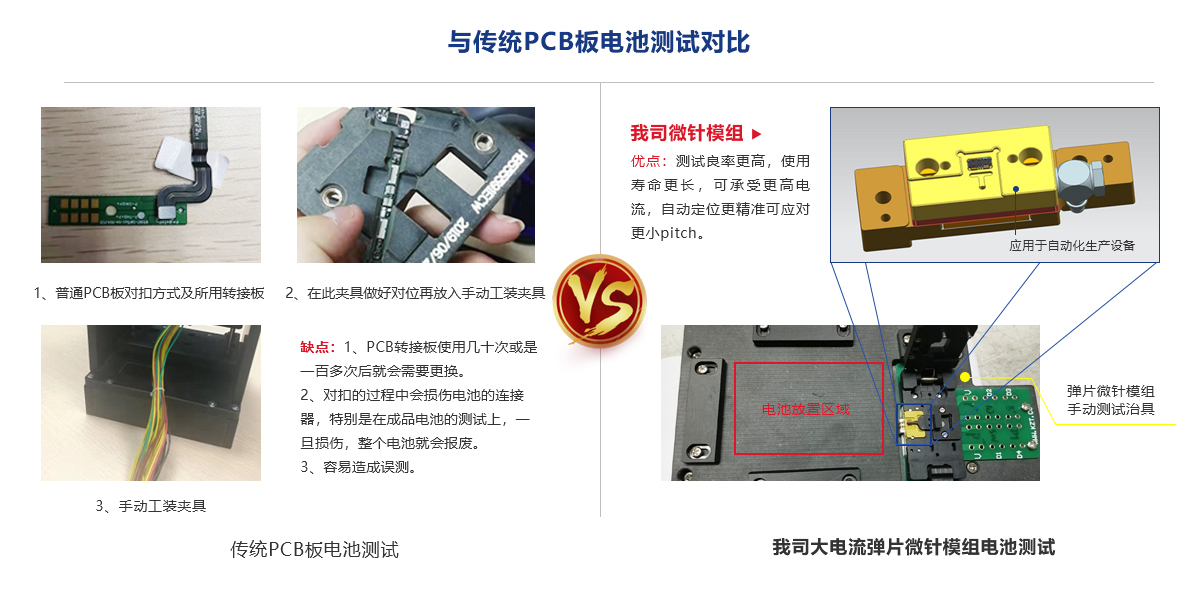

参数对比与传统PCB板电池测试对比连接器测试对比

大电流弹片微针模组·应用范围

为全球3C电池客户提供可靠的大电流微针模组

锯齿型用于BTB公座

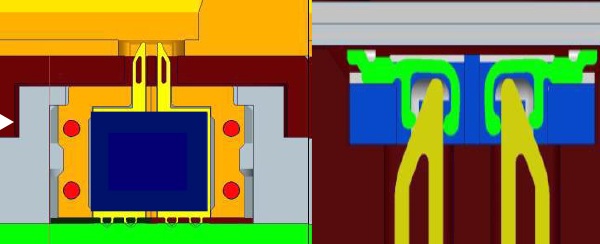

爪型弹片应用于BTB公座，该头型特点为接触BTB连接器顶部弹片，测试时微针模组弹片接触BTB连接器弹片顶部多点接触，保证接触稳定性。

锯齿型用于BTB公座

斜口型弹片应用于BTB母座，测试母座时，弹片头部插入BTB连接器内弹片开口之间，对BTB连接器弹片产生一定的张开量，微针模组弹片接触面与BTB连接器弹片两面一直保持接触状态，微针模组弹片头型自清洁设计免维护保证长期稳定性。

大电流微针模组·应用方案

以客户需求为导向，可为每位客户配置个性化应用方案

电池PACK线自动化装置的应用

3C锂电池生产厂商

自动化测试设备的应用

各类测试治具厂商应用

点击咨询了解更多 13631538587

鸿怡电子·企业实力

19年芯片/FPC/CONNCETOR/摄像头/连接器检测行业深耕打磨，提供专业的测试解决方案

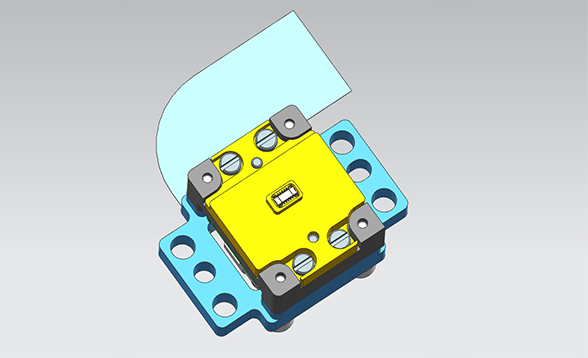

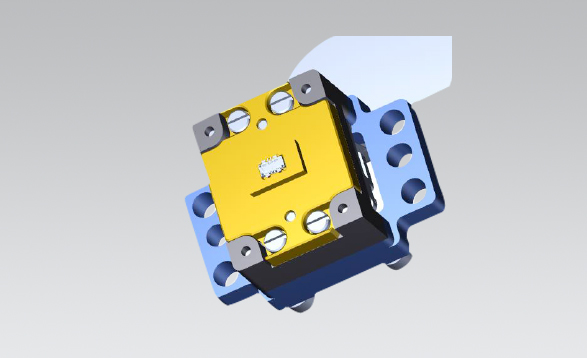

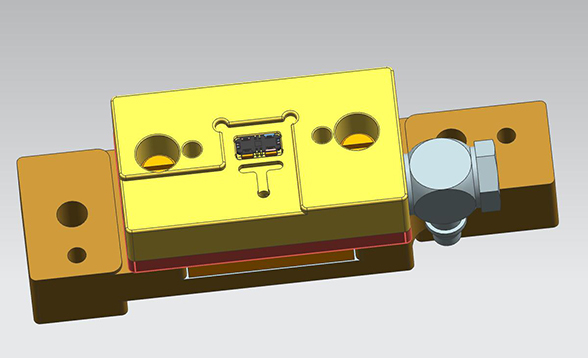

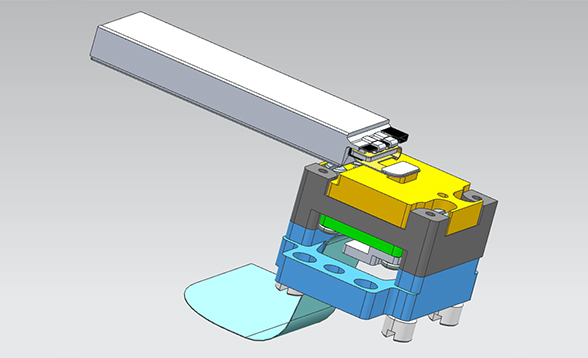

可根据客户产品
设计方案图

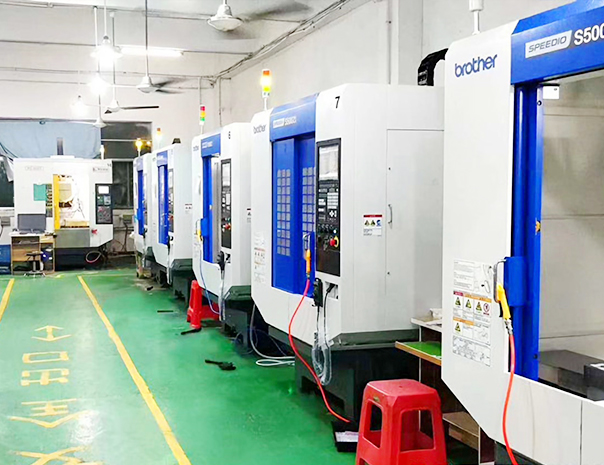

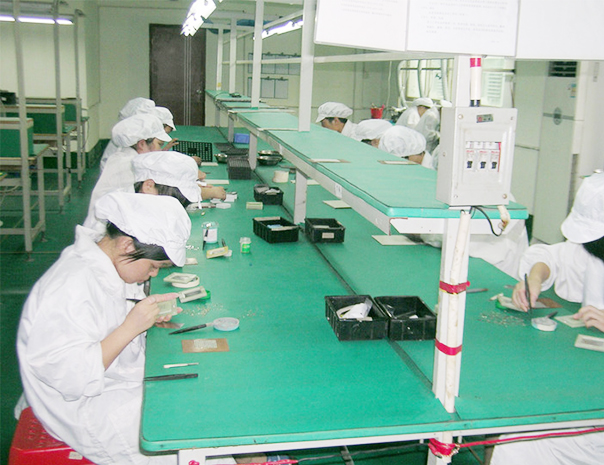

自有20000余平方的生产工厂，具备20余名专业研发人员，日产量达5K，拥有大型的CNC加工设备，日本兄弟机台，北京精雕等一流设备。

定制咨询热线：
13631538587

01
开模弹片，结构灵活、
性能稳定、寿命长

人性化设计，弹片可更换，结构灵活，便于拆卸、维护，降低测试成本，使用寿命高达10万次以上

定制咨询热线：
13631538587

02
完善的质量保证体系测试准确率达99.8%
测试准确率达99.8%

弹片横截面积大，可过瞬间电流50A.产品在确保接触稳定牢固的同时，减少了安装时间，省时省力。用户自己可安装更换，无须专业技术人员安装

定制咨询热线：
13631538587

03
提供品质售后服务
免费技术服务支持

产品若有任何质量问题，支持7天内免费退换，测试50000次内出现不良，可保修，并可提供返厂弹片更换服务厂家直销，现货订购，产品交期快，可提供开模，定制5-7天即可出样

定制咨询热线：
13631538587

04

源头研发生产商

开模弹片

质量保证

品质售后服务

鸿怡电子·合作客户

集科研、生产、销售于一体的技术密集型高新产业，与多家上市企业均有合作
