光子芯片：打破信息传输瓶颈的创新利器

在信息时代，数据的传输速度和处理能力成为了关键问题。而光子芯片的出现，给这一领域带来了实质性的进展。鸿怡电子芯片测试座工程师介绍：光子芯片是一种利用光传输信息的技术，其基本原理是利用光的特性进行信号的传输和处理。与传统的电子芯片相比，光子芯片具有更高的传输速度和更低的能耗。这使得光子芯片在大规模数据传输、云计算、人工智能等领域具有广泛应用的潜力。

1、光子芯片具有更高的传输速度。光信号的传输速度可以达到光速，比电子信号的传输速度快上几百甚至上千倍。这意味着在数据中心、互联网骨干等大规模数据传输场景下，光子芯片可以实现更快的数据传输速度，大大提高了信息处理效率。

2、光子芯片具有更低的能耗。相比于电子芯片，光子芯片在传输过程中能耗更低。这是因为光信号的传输不会引起电阻和热量的损耗，减少了能源的浪费。这使得光子芯片在大规模数据中心和云计算等高负载场景下，能够有效降低能源消耗，节约成本。

3、光子芯片还具有较高的集成度和抗干扰能力。光子芯片可以实现集成光源、光路、光探测器等多种功能，减少了芯片体积，提高了系统的集成度。同时，光子芯片对于电磁干扰具有更高的抗干扰能力，可以在复杂环境下稳定可靠地传输和处理信息。

光子芯片的应用场景和优势

光子芯片作为一种新兴的光电子技术，具有独特的特点和广阔的应用前景。鸿怡电子芯片测试座工程师介绍：它将光学和电子技术相结合，可以在高速、高带宽和低功耗的同时实现数据传输和处理。光子芯片的应用场景十分广泛：

1、通信领域是光子芯片的主要应用之一。随着互联网的普及，在信息传输和通信方面的需求也越来越大。光子芯片具有传输速度快和带宽大的优势，被广泛应用于光纤通信系统中。它可以实现高速、大容量的数据传输，极大地提升了通信效率和稳定性。

2、光子芯片在数据中心和云计算方面也有着广泛的应用。随着大数据时代的到来，对于数据存储和处理能力提出了更高的需求。光子芯片具有高速、低功耗和密集集成等优势，可以有效提升数据中心的计算和传输速度，实现更高效的数据处理。

3、光子芯片还被应用于光学传感领域。光子芯片结合了光学传感器和电子系统，可以实时、高精度地测量各种物理量，例如温度、压力、湿度等。光子芯片的高灵敏度和快速响应能力，可以提供更准确、可靠的数据，广泛应用于医疗、环境监测、安防等领域。

4、光子芯片还有潜力在量子计算、光子计算、光子雷达等领域发展。这些领域都是未来科技发展的热点，光子芯片作为其中的重要组成部分，将会发挥重要作用。

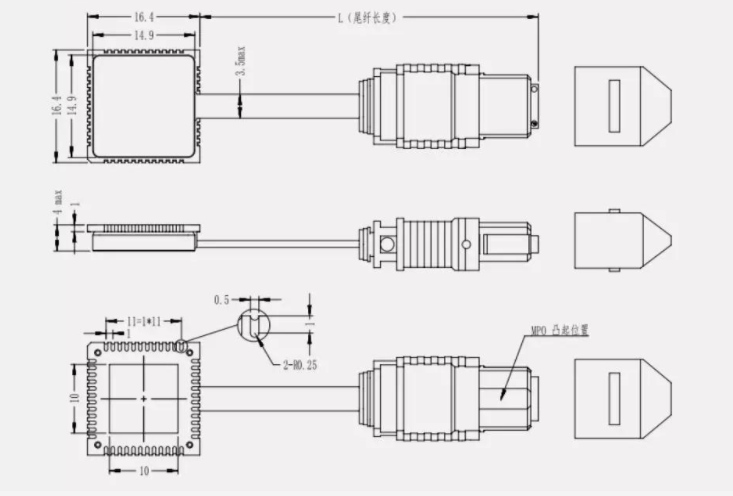

光子芯片作为一种新兴的集成光电子器件，具有诸多优异特性，正在成为通信技术领域的重要驱动力量。光子芯片封装是保护和提高光子芯片性能的关键步骤，针对其独特的封装特点，研究人员们正积极探索创新封装方案，以适应未来高速、大容量、低功耗的通信需求。

一、微纳尺度封装技术的突破

光子芯片的封装技术面临着微纳尺度的挑战，需要在极小的空间内实现多个光子器件的封装连接。近年来，随着微纳加工技术的快速发展，纳米级封装技术成为了研究热点。通过纳米级封装技术，可以实现光子芯片的高密度封装，提高通信速度和稳定性。

二、功耗和热管理的优化

光子芯片在高速通信中具有明显的能耗优势，但封装过程中的功耗和热管理仍然是一个难题。针对这一问题，封装工程师们在设计过程中充分考虑了热传导和散热问题，采用了高导热材料和先进的散热结构，以保证光子芯片的长时间稳定工作。

三、兼容性和互联性的提升

光子芯片封装过程中，兼容性和互联性是两个重要的因素。光子芯片需要与其他器件进行集成，以实现各种通信应用。因此，封装工程师们致力于开发兼容性强的封装技术，以实现器件之间的高效互连，提高通信系统的整体性能。

四、环境稳定性的保证

光子芯片在使用过程中要经受各种环境条件的考验，如温度、湿度等。为了保证光子芯片的长寿命和稳定性，封装过程中需要采用防潮、防尘、防振动等措施，提高光子芯片的环境适应能力。此外，还需要对封装过程进行严格的质量控制和测试，确保光子芯片具有可靠的性能。

通过对光子芯片封装特点的深入研究和创新，科学家们正在不断推动通信技术的发展。光子芯片封装技术的突破将为未来的通信领域带来**性的变革，为人类创造更加高效、可靠的信息交流方式。

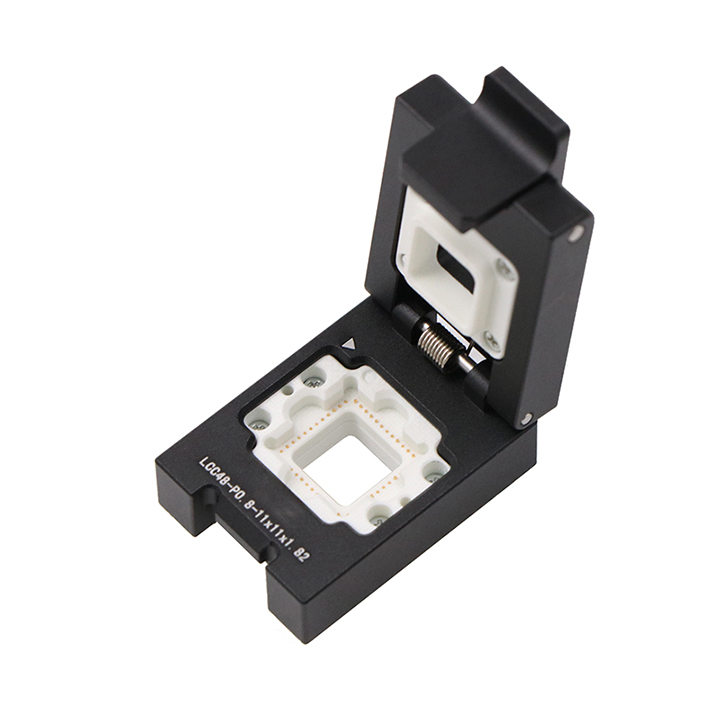

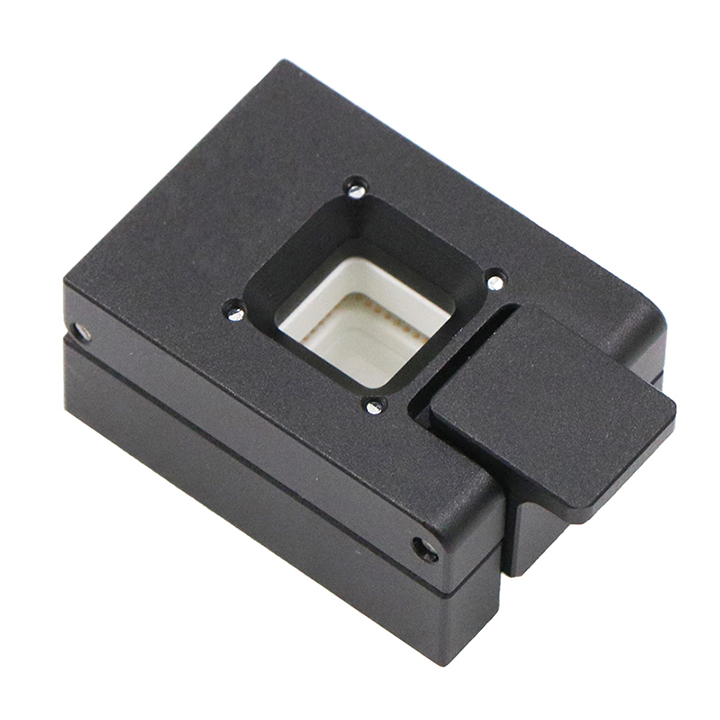

光子芯片测试座的特点与选配：打破光速，让科技无限延伸！

1、光子芯片测试座的特点之一就是高速传输能力。光子芯片利用光子进行信息传输，与传统的电子芯片相比，具有更快的传输速度和更低的能耗。因此，光子芯片测试座需要具备高速传输能力，以确保光子芯片的性能得到准确测试。同时，测试座需要能够支持多通道的光子芯片测试，以满足不同领域的需求。

2、光子芯片测试座还需要具备高精度的位置控制能力。光子芯片的制造过程需要高度精确的位置控制，以保证芯片的各个光学元件能够正确对齐并发挥最佳性能。因此，测试座必须具备精确的位置控制系统，能够实现微米级的定位精度，以满足光子芯片的制造要求。

3、光子芯片测试座还需具备多功能的选配能力。光子芯片的研发过程中，可能会涉及到不同的测试需求，如光学性能测试、电性能测试等。因此，测试座需要支持多种不同类型的测试仪器，以满足不同领域的需求。同时，测试座还需要提供丰富的接口和扩展能力，以方便用户根据实际需求进行选配。

鸿怡电子芯片测试座工程师介绍：光子芯片测试座作为光子芯片技术研发的重要环节，具备着高速传输能力、高精度的位置控制能力和多功能的选配能力。通过光子芯片测试座，科研人员和生产厂商可以准确评估光子芯片的性能，并进行相关调整和改进。相信随着科技的不断突破和进步，光子芯片测试座将发挥更加重要的作用，推动光子芯片技术的发展，让我们的科技世界无限延伸！
