集成电路锂电保护IC作为现代电子设备中的核心元件之一，对锂电池的安全使用和性能优化起到了至关重要的作用。鸿怡IC测试座工程师介绍：通过系统的测试和验证，可以确保集成电路锂电保护IC在各种应用场景中都能稳定工作，从而为电子设备提供坚实的安全保障。希望本文为广大电子工程师和技术人员提供更多有价值的参考信息，助力您在实际工作中更好地应用和测试锂电保护IC。

 一、集成电路锂电保护IC的重要性

锂离子电池在便携式电子设备中得到了广泛应用，由于其具有高能量密度和电化学稳定性等特点，因此对于过充、过放、过流和短路等情况尤为敏感。集成电路锂电保护IC便是为了解决这些问题而设计的。其主要功能包括：

1. 过充保护：防止电池因过充而损坏或发生危险。

2. 过放保护：避免电池因过度放电导致内部化学反应恶化。

3. 过流和短路保护：在电流异常时及时断开电池连接，确保安全。

4. 温度保护：监控电池温度，防止过热。

 二、集成电路锂电保护IC的封装类型

集成电路的封装类型不仅影响其物理尺寸，还与其散热性能、安装方式及电气特性相关。常见的封装类型包括SOT23、ESOP8、SOP8、DFN等。

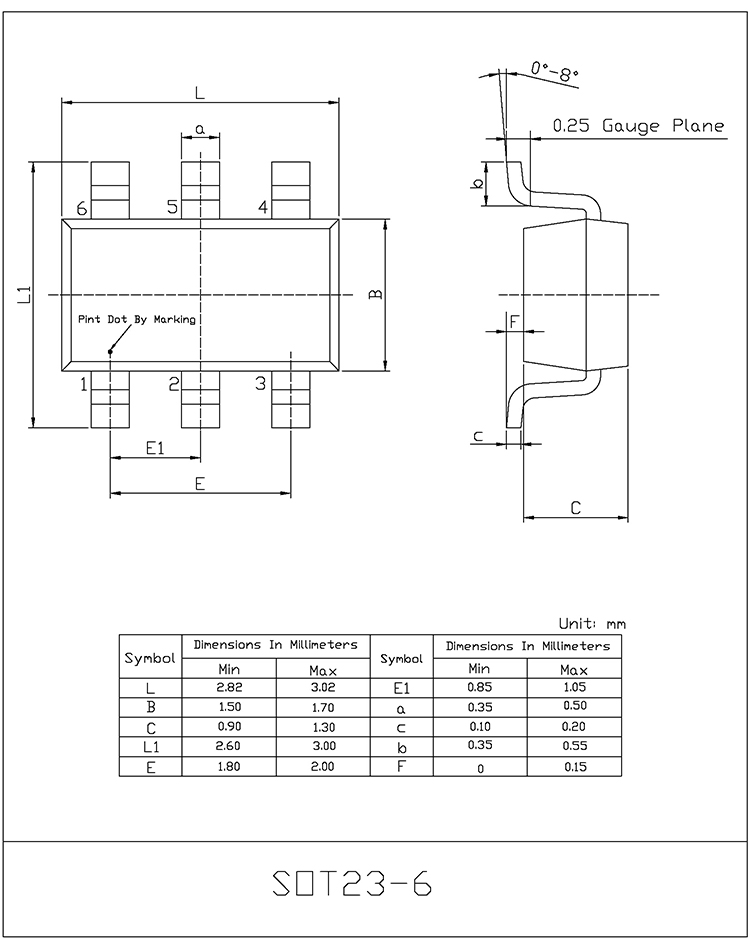

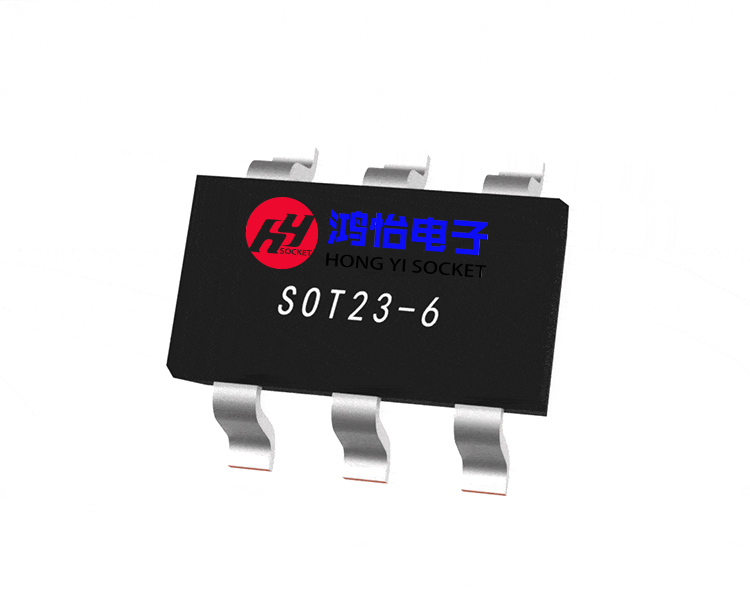

 1. SOT23封装

SOT23（Small Outline Transistor）封装因其小型化和低成本而被广泛应用。它具备以下特点：

- 尺寸小巧：SOT23的外形尺寸大约为2.9mm x 1.3mm，适用于空间受限的设备。

- 易于生产：其封装设计简单，便于大规模生产。

- 热性能较差：由于体积小，散热性能相对较差，需要考虑外部散热措施。

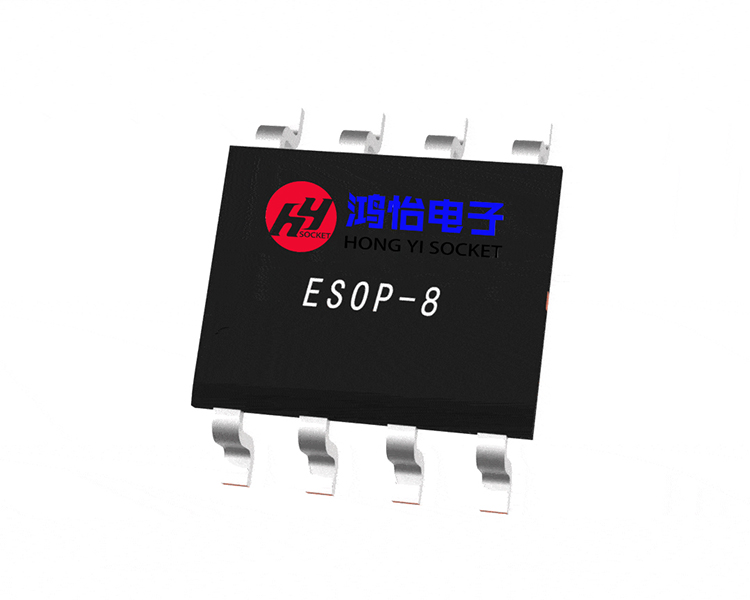

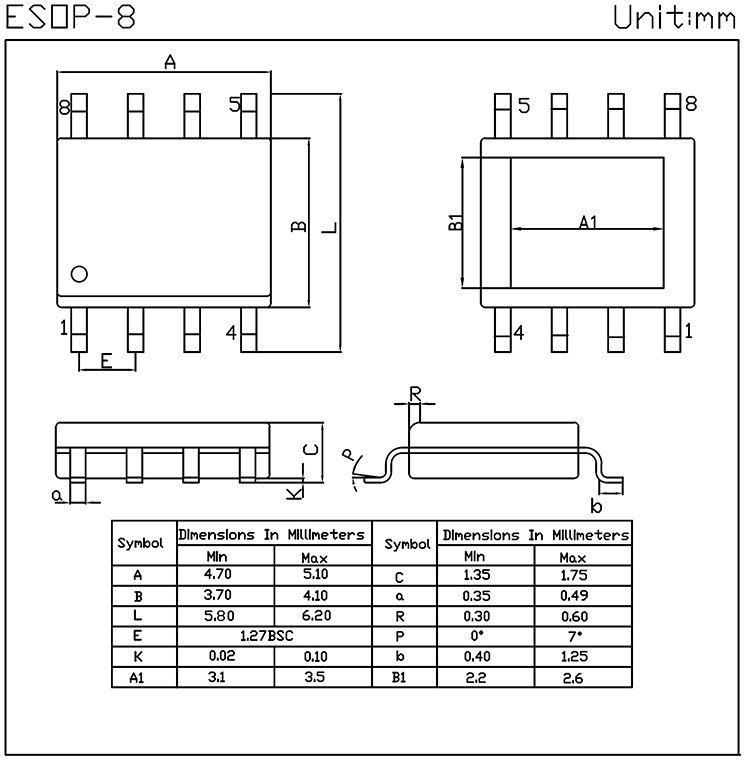

 2. ESOP8封装

ESOP8（Exposed Small Outline Package）封装在传统SOP封装基础上增加了暴露在外的散热垫，具有以下优点：

- 良好的散热性能：暴露的散热垫可以与PCB板接触，增强散热效率。

- 封装尺寸适中：在性能和尺寸间取得了平衡，一般为6mm x 5mm左右。

- 广泛应用：适用于中高功率应用场景。

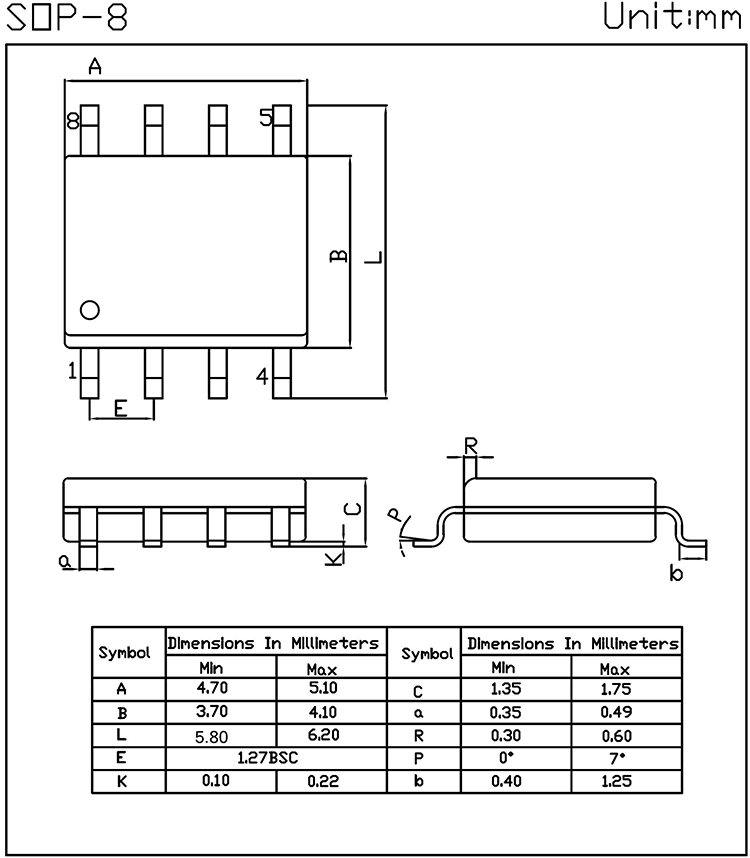

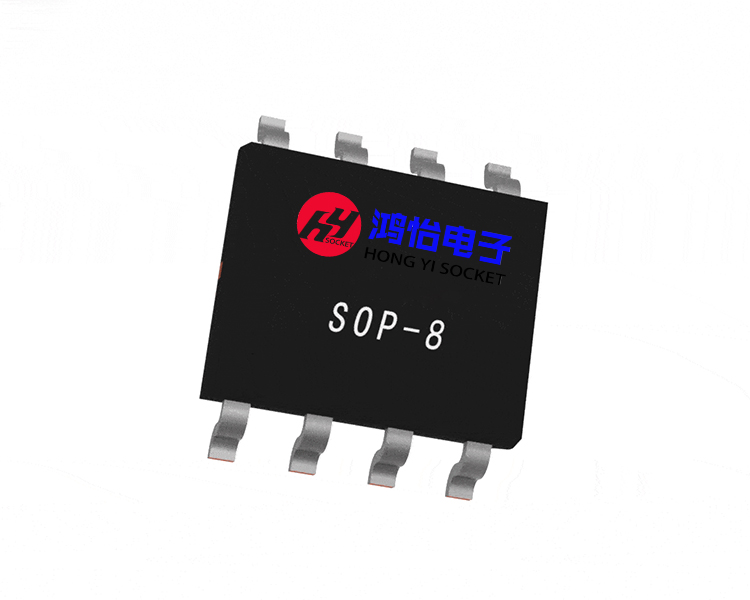

 3. SOP8封装

SOP8（Small Outline Package）封装是常见的表面贴装器件封装，具有如下特点：

- 尺寸中等：外形尺寸通常为4.9mm x 6.0mm。

- 良好的焊接性：适合自动化贴片和焊接工艺。

- 中等散热性能：较SOT23有更好的散热能力，但不如ESOP8。

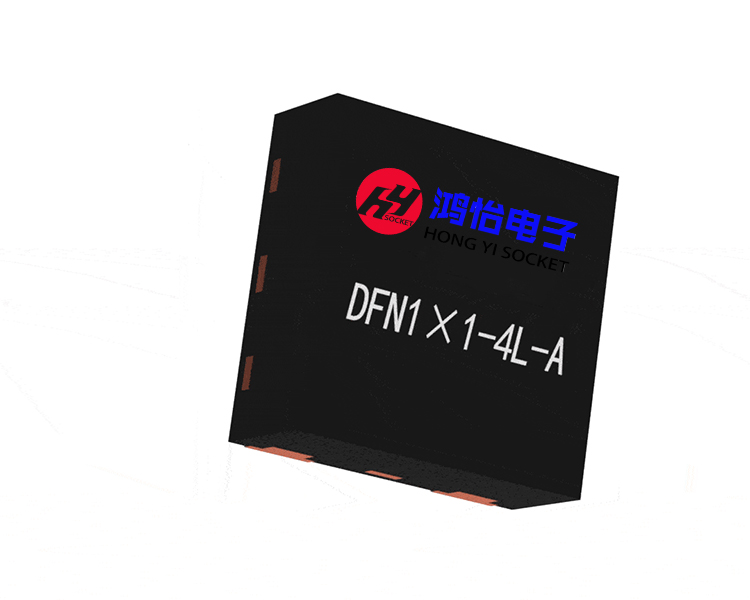

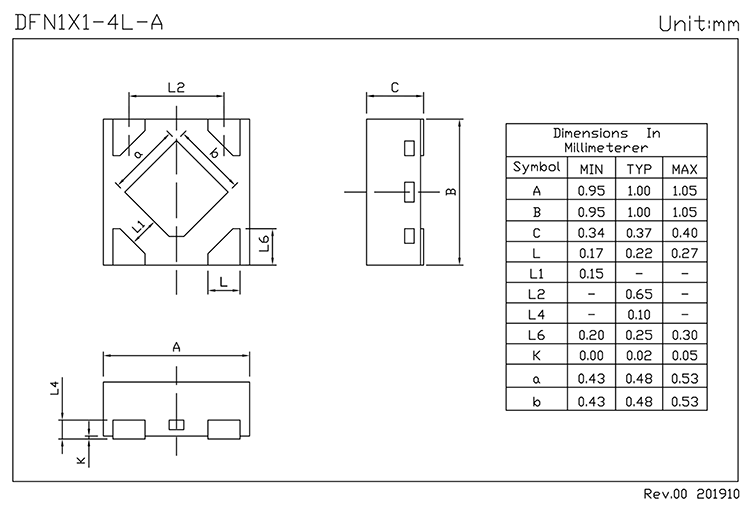

 4. DFN封装

DFN（Dual Flat No-lead）封装是近年来应用较多的一种先进封装技术，特点包括：

- 出色的电气性能：由于引脚短，寄生电感和寄生电容较低。

- 优异的散热效率：引脚与封装底部直接连接，有助于热量导出。

- 小型化设计：适合超小型化电子设备。

 三、集成电路锂电保护IC的测试方法

鸿怡IC测试座工程师介绍：为确保集成电路锂电保护IC在实际应用中能够稳定可靠地工作，必须进行严格的测试。以下是一些常用的测试方法：

 1. 电气测试

包括测试IC的工作电压、工作电流、静态电流、动态电流等电气参数，确保IC在各种工作条件下表现正常。

 2. 功能测试

验证IC的过充、过放、过流及短路保护功能是否正常工作。需模拟不同的工作环境，例如通过调节电源和负载情况，测试IC的响应时间和保护效果。

 3. 温度测试

通过高低温循环测试，评估IC在极端温度条件下的性能表现，以确保在各类环境中都能稳定运行。

 4. 噪声测试

测试IC的电磁兼容性和抗干扰性，确保其在不同电子设备中不会产生或受干扰。

 四、测试座（Socket）在IC测试中的作用

测试座（Socket）是用于集成电路测试的重要配件，其主要作用是提供一个可更换的连接点，以便于在各种测试场景中快速更换IC，有效提高测试效率和可靠性。

 1. 结构特点

测试座一般由高精度的弹性针脚和坚固的外壳组成，以确保良好的电气接触和机械稳定性。不同封装类型的IC需要配备相应的测试座。例如：

- SOT23测试座：适用于小尺寸的SOT23封装IC，结构紧凑，接触可靠。

- ESOP8测试座：设计包含散热特性，以支持暴露的散热垫。

- SOP8测试座：适合SOP8封装的中等尺寸IC，注重电气和机械特性。

- DFN测试座：专为DFN封装设计，兼具优良的电气性能和散热能力。

 2. 测试工作流程

使用测试座进行IC测试的基本流程包括：

- 安装IC：将待测试的IC插入测试座，根据封装类型选择合适的插入方向。

- 连接测试设备：将测试座与电源、信号源、测试仪器等设备连接。

- 执行测试：通过测试设备执行预定的测试程序，记录测试结果。

- 分析结果：对测试数据进行分析，判断IC的性能是否合格。

 3. 优势

测试座的应用中，具有以下几大优势：

- 提高效率：可快速更换待测试IC，减少因焊接/拆卸而浪费的时间。

- 保护IC：减少频繁焊接对IC引脚造成的损伤，提高IC的使用寿命。

- 提升测试精度：高质量的测试座能提供稳定的电气连接，确保测试数据的准确性。

深入了解集成电路锂电保护IC的封装类型及其测试方法对于确保电子设备的安全性和性能具有十分重要的意义。鸿怡IC测试座工程师介绍：SOT23、ESOP8、SOP8、DFN等不同封装各具特点，选择适当的封装和测试方法以及使用合适的测试座将有助于提高IC的使用效果和可靠性。
