QFP（Quad Flat Package，四方扁平封装）是一种常见的芯片封装类型，由于其结构紧凑、引脚数目多且分布均匀广泛应用于各种电子设备中。具体包括QFP64、QFP128、QFP144及QFP256的应用与优势，并介绍测试芯片应关注的测试项目及其对应的芯片测试座的作用。

 一、QFP封装芯片的概述

QFP封装芯片是一种表面贴装技术（SMT）封装形式，其引脚从芯片四周伸出并平行于基板。QFP封装具有引脚密度高、散热性能良好、占用空间小等优点，使其成为高集成度电子设备的理想选择。

 二、QFP64芯片的特点与应用

 1. 特点

QFP64芯片具有64个引脚，分布于芯片的四周，由于引脚数量较适中，适合中等复杂度的电路设计。其引脚间距可以是0.4、0.5、0.65、0.8或1.0毫米，不同的间距适应不同的应用需求。

 2. 应用

QFP64芯片广泛应用于消费电子、通信设备、汽车电子等领域。例如，在智能手机、平板计算机和车载导航系统中，QFP64封装被广泛用于微控制器、信号处理器及一些较复杂的模拟器件。

 三、QFP128芯片的特点与应用

 1. 特点

QFP128芯片具有128个引脚，这提供了更多的I/O接口，适用于更复杂的电路设计。其引脚间距同样具有多种选择，通常在0.4到1.0毫米之间。

 2. 应用

QFP128芯片通常用于更高要求的工业控制、自动化设备及复杂消费电子产品中，如复杂的信号处理器或高性能的微控制器，适合需要高密度接线以及多功能集成的设备。

 四、QFP144芯片的特点与应用

 1. 特点

QFP144芯片引脚数量进一步增加至144个，适用于需要更多I/O接口和更高集成度的应用。其封装形式及引脚设计使其在性能与空间利用上达到更佳的平衡。

 2. 应用

在复杂的工业设备、先进的通信系统及一些特定的军工及航空航天设备中，QFP144芯片是常见选择。它们能够支持更复杂的控制算法和数据处理任务，确保系统运行的可靠性和效率。

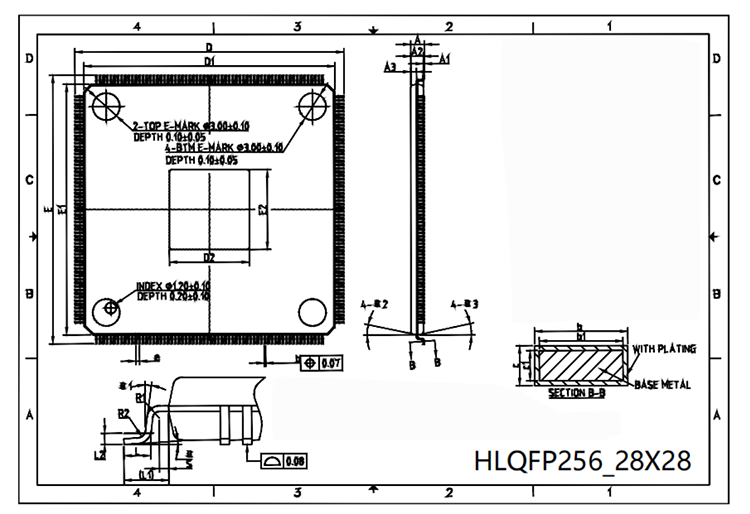

 五、QFP256芯片的特点与应用

 1. 特点

QFP256芯片具有256个引脚，是上述几种封装中引脚数量最多的一种。其高引脚数目显著提高了芯片的I/O接口数量和复杂度，是复杂系统设计的优选。

 2. 应用

QFP256封装芯片在高端通信设备、计算机及其外围设备中广泛应用。例如在数据中心或服务器环境中，高端的信号处理器或专用集成电路（ASIC）通常采用QFP256封装，以保证性能及数据处理能力。

 六、芯片测试项目

在芯片生产过程中，测试是确保芯片质量和性能的重要环节。以下是QFP封装芯片常见的测试项目：

 1. 功能测试

确认芯片各项功能是否正常，如微控制器的运算能力、信号处理器的信号处理功能等。

 2. 电性能测试

包括测试芯片的工作电压、电流、功耗和电气噪声等。

 3. 热性能测试

评估芯片散热性能，确定其在高温工作环境中的稳定性。

 4. 可靠性测试

模拟实际使用环境，对芯片进行长时间的稳定性测试，确保其在各种工作条件下的可靠性。

 5. 故障测试

针对可能的故障模式进行测试，确保芯片在出现异常时有合适的保护机制。

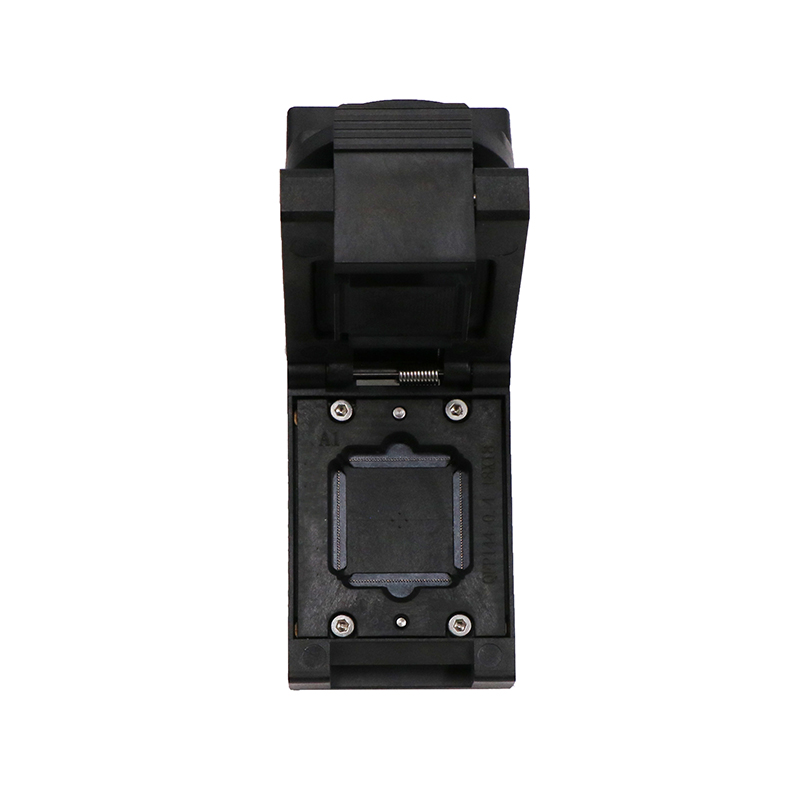

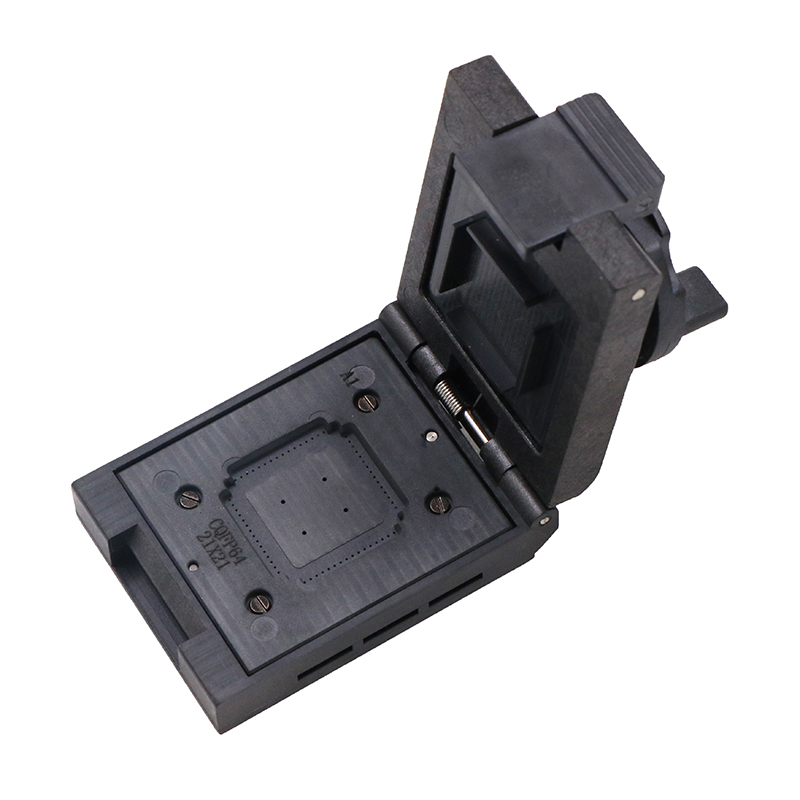

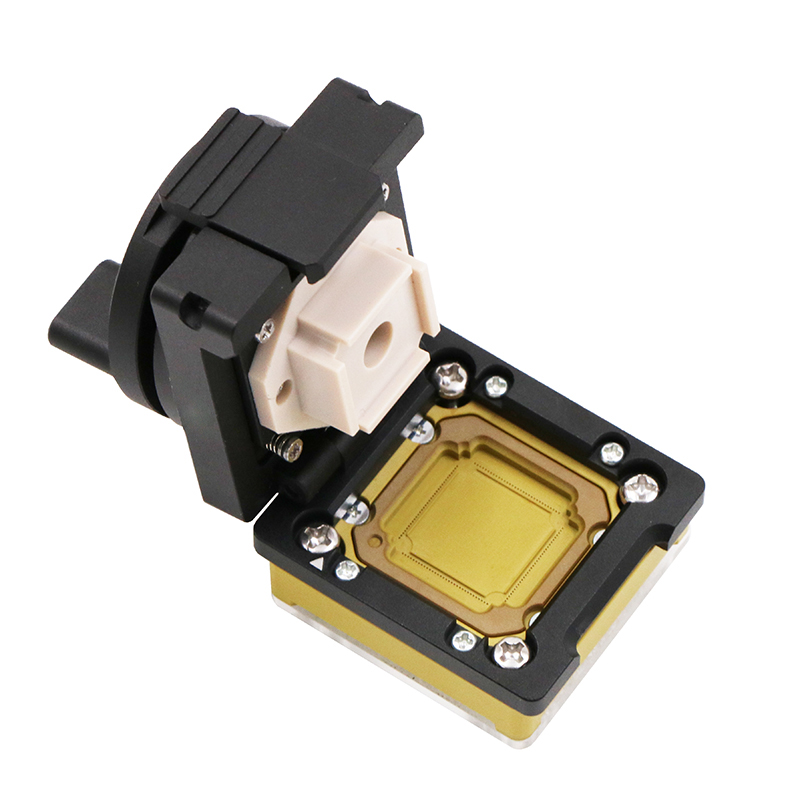

 七、芯片测试座的作用

 1. 简化测试流程

测试座（或称为测试插座）能够简化芯片的测试过程，不需要反复焊接芯片到测试电路板上，减少时间和人力资源的浪费。

 2. 提高测试效率

使用测试座可以快速进行大量芯片的测试，提高测试效率，特别是对于批量生产的芯片。

 3. 提供更精准的测试结果

测试座通过高精度的连接器和良好的接触性能，可以提供更精准的测试数据，确保测试结果的准确性和可靠性。

 4. 延长器材寿命

频繁的焊接和拆卸操作可能对芯片或测试电路板造成损坏，使用测试座可以避免这种情况，提高测试设备的使用寿命。

 5. 灵活性与适应性

不同引脚布局和间距的QFP芯片可以通过不同的测试座进行测试，具备很强的适应性和灵活性，适应多种封装形式的不同测试需求。

QFP封装芯片，包括QFP64、QFP128、QFP144及QFP256等，通过了解其各自的特点及应用领域，能够更好地进行电路设计和系统集成。同时，针对芯片的各种测试项目及测试座的巧妙使用，确保了芯片在实际应用中的可靠性能。在未来，随着电子设备的不断进化，QFP封装将继续发挥其重要作用，助力现代电子技术的进一步发展。
