传感器芯片已经成为许多领域的核心部件。为了确保其功能和可靠性，封装和测试是至关重要的环节。从苛刻的航天应用到不断增长的消费电子市场，每个领域对传感器芯片封装和测试有不同的要求和特点。

传感器芯片封装和测试对不同领域的应用要求各有侧重。根据鸿怡电子传感器芯片测试座工程师介绍：从航天的高稳定性需求，到军事的高抗冲击能力，再到工业的防尘防水设计、医疗的生物相容性和科研的高精度要求，每个领域都提出了独特的应用规范。消费级传感器芯片则力求在降低成本的前提下满足消费者的多样化需求。

航天级传感器芯片

封装特点：

航天级传感器芯片的封装设计需要特别考虑极端环境下的稳定性和可靠性。这类芯片通常采用高精度的晶圆级封装（Wafer-Level Packaging, WLP）和球栅阵列封装（Ball Grid Array, BGA），以确保在太空极端温度、辐射和真空条件下依然保持卓越性能。材料选择上，多采用陶瓷、钛合金等高强度且抗辐射的材料。

测试特点：

测试航天级芯片时，除了常规的电性能和环境测试外，还需要进行辐射测试、真空测试和极端温度循环测试。这确保芯片在太空高辐射环境、温度骤变和长时间真空环境中能够正常工作。

适用场景：

航天级传感器芯片广泛应用于卫星遥感、航天器导航、太空探索和深空通信等高要求的航天任务中。

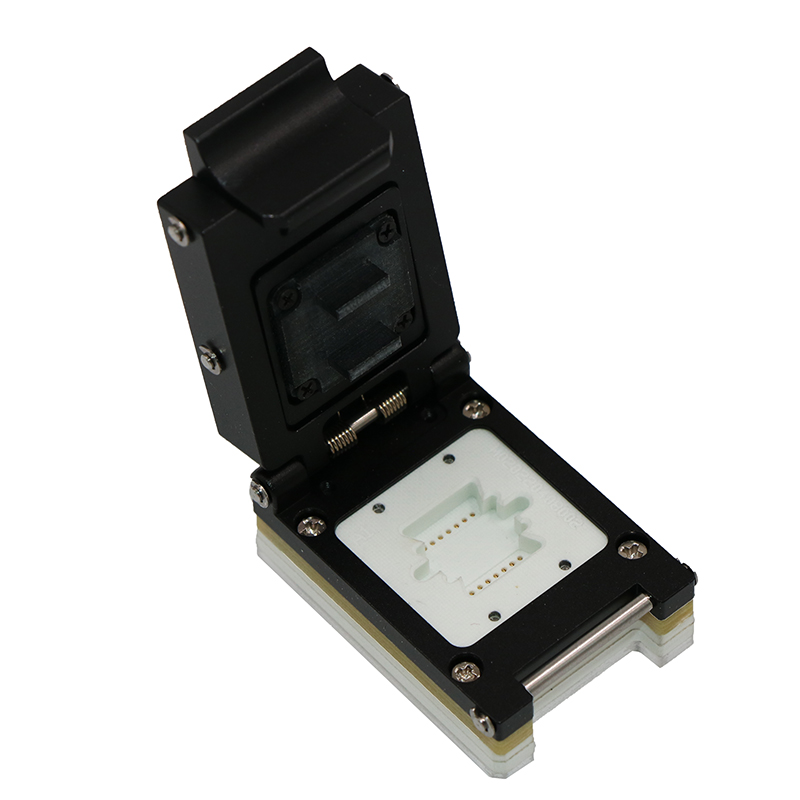

军工级传感器芯片

封装特点：

军工级传感器芯片多采用高密封性的金属封装和陶瓷封装，以提高抗冲击和抗干扰能力。这种封装较为坚固，能抵御机械冲击和振动，同时具备良好的电磁屏蔽效果。

测试特点：

军工级芯片的测试内容非常严苛，包括电性能测试、环境适应性测试（如温度、湿度、压力）、电磁兼容性测试（EMC）、抗冲击和抗振动测试。此外，还需要进行长时间的老化测试，以确保设备长期可靠性。

适用场景：

军工级传感器芯片主要应用于导弹制导系统、战斗机导航系统、军事通信设备、无人机控制系统等对可靠性和抗干扰性要求极高的军事设备中。

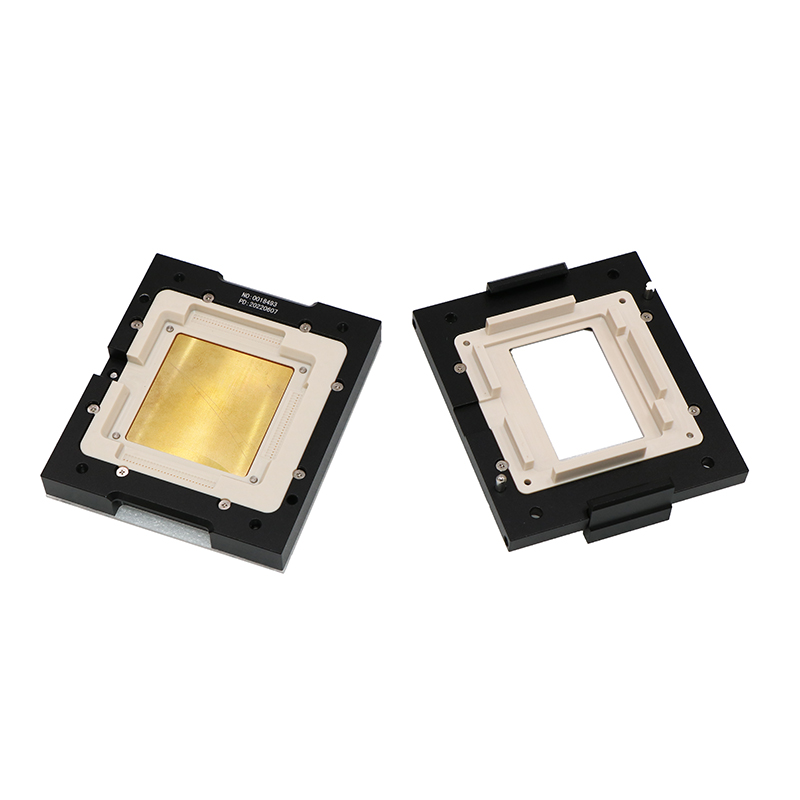

工业级传感器芯片

封装特点：

工业级传感器芯片封装通常侧重于防尘、防水、防腐蚀等特点，采用多层PCB板封装或少形金属封装。封装材料常选用耐高温、耐化学腐蚀材料，以适应工厂、矿山等严苛的工业环境。

测试特点：

工业级芯片的测试包括电性能测试、耐高低温测试、湿度测试和防尘测试。这类芯片还需要通过EMC测试和抗振动测试，以确保在工业环境下能够稳定运行。

适用场景：

工业级传感器芯片广泛用于自动化生产线监控、工业机器人、环境监测系统、智能工厂和矿山安全管理等场景。

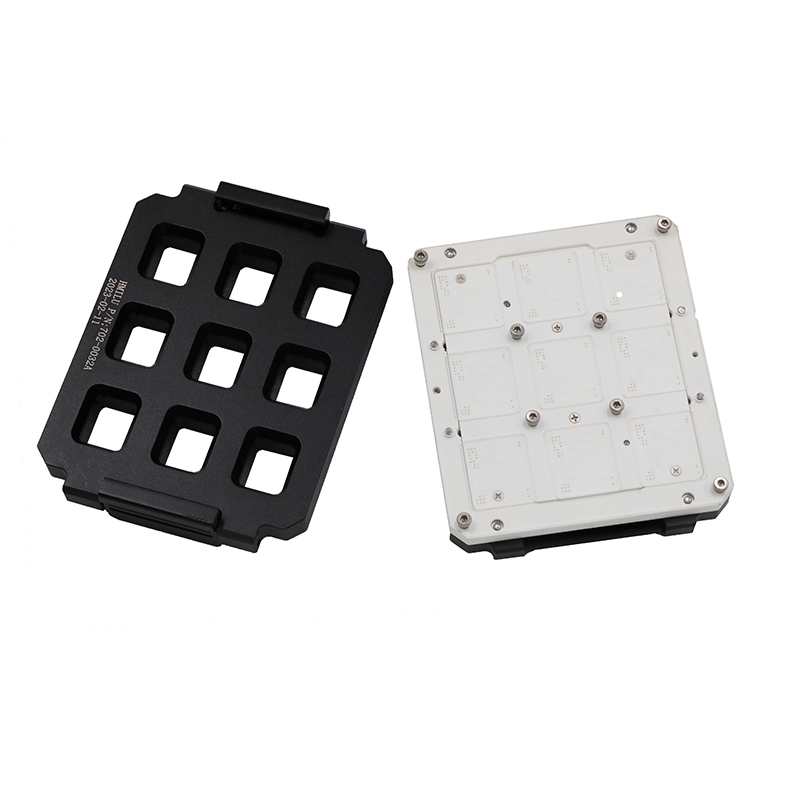

医疗级传感器芯片

封装特点：

医疗级传感器芯片对生物相容性和安全性要求较高，通常采用生物惰性材料进行封装，如医用级陶瓷、不锈钢和特种塑料。这类封装还需阻隔体液侵蚀，并保证无毒性和无有害化学物质释放。

测试特点：

医疗级芯片封装后的测试包括电性能测试、人体兼容性测试、生物相容性测试、灭菌耐受测试和长时间稳定性测试。确保在人体内外环境中都能正常工作而不引发免疫反应。

适用场景：

医疗级传感器芯片广泛应用于体内植入设备、血糖监测仪、心电监测器、临床诊断设备和各类便携式医疗器械。

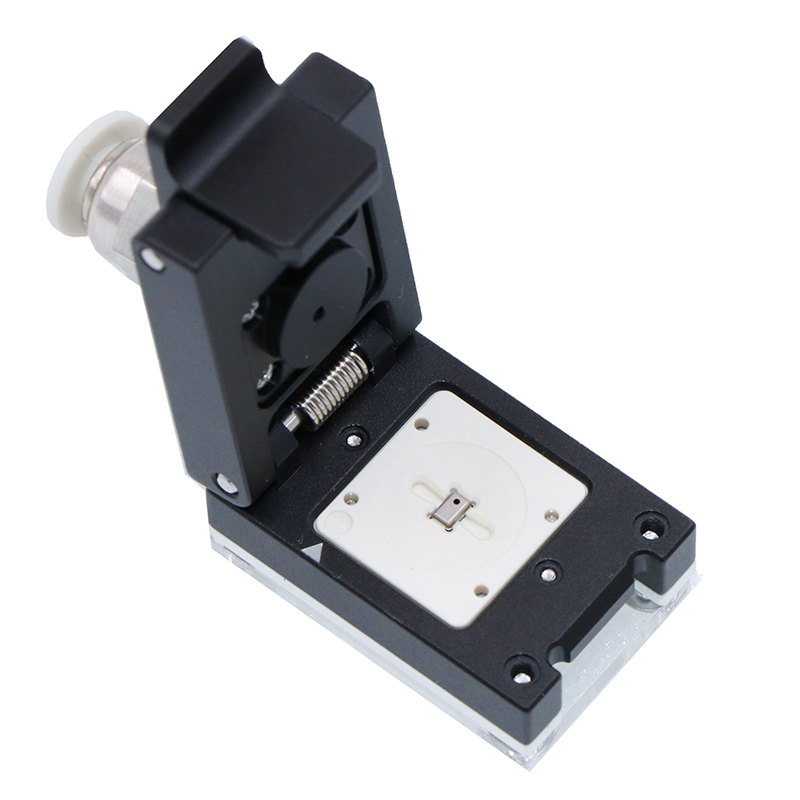

科研级传感器芯片

封装特点：

科研级传感器芯片通常需要满足高精度、高分辨率和稳定性的要求。封装方面多选用低漂移、低噪声材料，并实现良好的热管理，以保证实验数据的精确性。

测试特点：

科研级芯片的测试更多关注精度和稳定性，包括长时间漂移测试、高精度校准测试、环境影响测试（如温度变化对测试结果的影响），确保测试结果的高可靠性和可重复性。

适用场景：

科研级传感器芯片主要应用于各类精密测量仪器、实验室设备、高能物理实验、地球科学测研究、天文观测仪器和生物医学研究设备中。

消费级传感器芯片

封装特点：

消费级传感器芯片要求成本效益较高，封装主要以塑料封装和晶圆等级封装为主，重点在于降低成本同时保证必要的性能。封装形式趋向小型化和集成化，以适应消费电子设备的紧凑设计需求。

测试特点：

测试消费级芯片时，主要包含电性能测试、热性能测试、耐冲击和耐摔测试，以及短时间内的大批量测试，确保批量制造的一致性和可靠性。

适用场景：

消费级传感器芯片广泛应用于智能手机、可穿戴设备、智能家居设备、游戏控制器和各类便携式电子设备。

根据鸿怡电子传感器芯片测试座工程师介绍：通过严格的封装和测试过程，传感器芯片在多种复杂环境中得以高效运行，这不仅推动了各个行业的技术进步，也为我们的生活带来了诸多便利。了解这些不同级别传感器芯片的封装测试特点和适用场景，可以帮助相关领域的从业人员更好地选择和应用合适的传感器，推动产业升级和技术进步。
