贴片整流二极管是现代电子设备中不可或缺的元件之一，其主要作用是将交流电转换为直流电，广泛应用于电源、电池充电、逆变器以及其他需要整流的场合。本文将深入探讨贴片整流二极管的工作原理、不同封装形式的特点与区别，以及老化测试的条件与关键设备。

贴片整流二极管的工作原理

贴片整流二极管的基本原理与普通二极管相似，鸿怡电子IC老化测试座socket工程师介绍：它通过PN结的单向导电特性实现电流的整流。当施加正向电压时，二极管导通，允许电流通过；而当施加反向电压时，PN结的电阻增加，阻止电流流动，从而实现交流电流向直流电流的转换。这种单向导电特性使得整流二极管成为整流电路、稳压电路中的核心部件。

二极管的反向恢复时间、正向电压降和结电容是影响其工作效率的关键参数。较短的反向恢复时间意味着更好的高频性能，而较低的正向电压降则提高了能效，减少了二极管损耗。在高频应用中，还需考虑结电容的影响，其过大可能会降低电路的整体性能。

DO-214系列封装形式的特点与区别

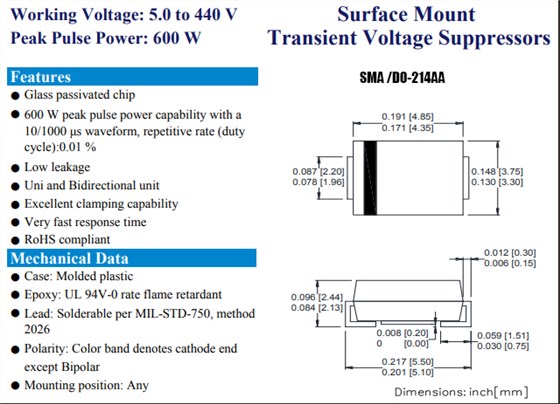

1. DO-214AA（SMA）封装

DO-214AA，通常被称为SMA封装，是最紧凑的封装类型之一，适用于空间受限且需要中低电流整流的应用。SMA封装具有较低的热阻和电感，全塑料封装结构提供良好的机械强度和电气绝缘性能，通常用于手机充电器、小型充电设备及便携式电子产品中。

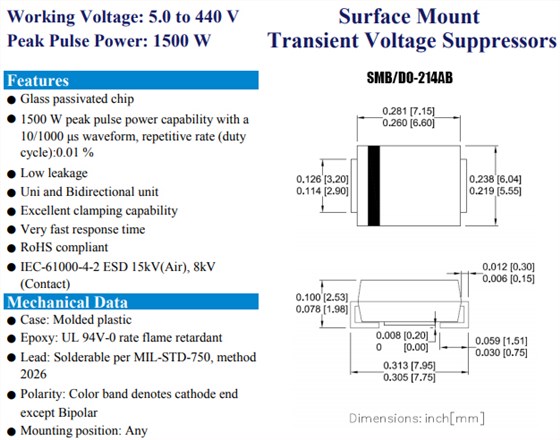

2. DO-214AB（SMB）封装

SMB封装，即DO-214AB，尺寸上略大于SMA，能承载更高的电流，通常设计用于需要中等电流传输的场合。SMB封装二极管在温度变化时的稳固性较强，并具有一定的抗机械冲击能力。它常见于节能灯、电脑电源供应器及汽车电子设备中。

3. DO-214AC（SMA）封装

值得注意的是，文中出现的DO-214AC也称为SMA封装，这可能是一个笔误，DO-214AC实际上指的是大尺寸SMA二极管，常用于大功率应用中。其封装设计考虑了增强的热散发能力，并能在较宽的环境条件下稳定工作。正确理解不同封装的电气和机械性能差异，有助于更准确的产品选型。

贴片整流二极管老化测试条件与要求

老化测试是验证贴片整流二极管可靠性和使用寿命的重要步骤，通过一系列模拟环境试验，提前暴露其潜在的失效模式。老化测试通常包含高温、高湿、高压及热循环测试，主要条件如下：

- 高温老化测试

通常在高于操作温度的环境中进行，例如将二极管在125℃的环境中保持数小时或数天，用以观察其稳定性和性能变化，确保在长期高温下不会性能退化。

- 高湿度测试

此测试在高湿环境下进行，以20%-60%湿度，动态变化，以模拟实际环境对二极管的影响。其目的是检测湿气对二极管封装和内部电路的腐蚀及影响。

- 高压老化测试

在超出正常工作电压的条件下，进行一段时间的测试。通常使用额定电压的1.5倍进行测试，以确保在突增电压情况，二极管仍能安全工作。

- 热循环测试

热循环测试模拟频繁的温度变化对二极管的影响，从低温到高温反复循环，观察封装材质在收缩和膨胀中的稳定性和电性能。

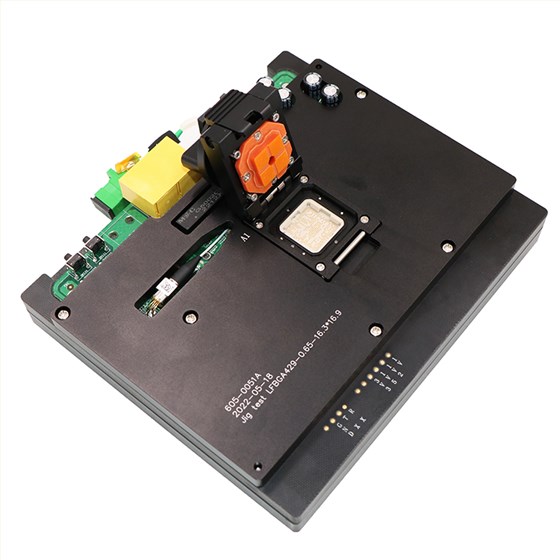

IC老化测试座(socket)的关键作用

在老化测试中，IC测试座(socket)的选择至关重要，它需具备良好的电气接触性和耐高温耐腐蚀能力。优质的测试座会使用如贝丽材料，以减少各类腐蚀影响。并具备模块化构造，能方便地进行不同规格二极管的装载和更换。在选择测试座时，需谨慎评估其与目标二极管的接触压力和应力分布，以防止测试过程中机械刺穿问题造成误差。

贴片整流二极管在现代电子科技中地位举足轻重，它的工作原理简单却蕴含深意，配合多样化的封装形式及严格的测试标准，确保了产品的安全性与稳定性。理解和应用这些细节，不仅有助于提高设备效能，更能推动整个电子产业的进步和创新。
