无论是智能手机、数码相机还是工业设备，图像传感器的作用都不可或缺。而为了提高这些图像传感器的性能和集成度，陶瓷表贴无引线封装LGA(land grid array)技术应运而生。那么，这种封装技术有哪些应用场景？其工作原理是什么？在测试过程中，需要满足哪些条件？使用这种封装时需要注意什么？

一、LGA封装的多种应用场景

陶瓷表贴无引线封装LGA凭借其独特的优势在多种领域得到了广泛应用。首先，在消费电子设备中，LGA封装被广泛应用于智能手机、平板电脑和便携式摄像机等产品中，以提供更高的集成度和更好的电气性能。

在安防监控设备中，图像传感器需要在任何条件下快速稳定地进行成像，LGA封装通过优化电热性能，实现了优良的图像质量。此外，在汽车领域，越来越多的高级驾驶辅助系统（ADAS）依赖于图像传感器，而LGA封装可以满足汽车电子元件对高可靠性和耐高温的要求。

二、LGA封装的工作原理详解

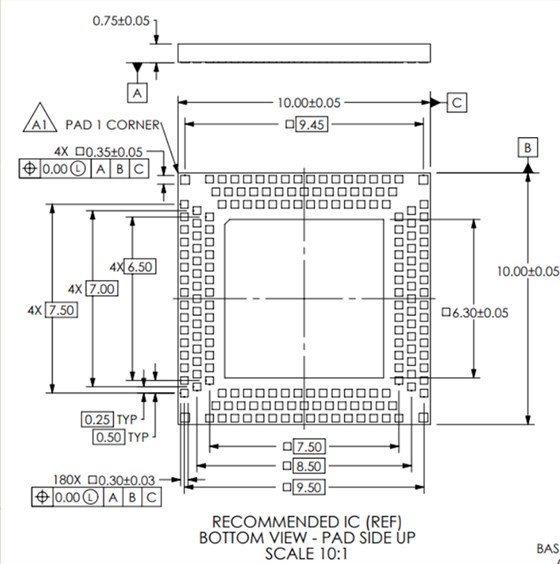

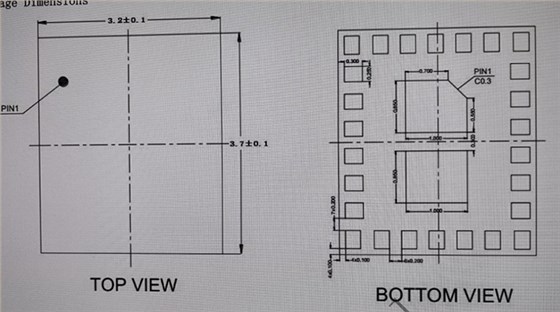

LGA封装技术是通过在芯片底部设置焊盘与电路板连接，不同于传统的带引线封装，没有导线脚外露，这增加了封装的可靠性和电气性能。LGA封装主要包括以下几个步骤：

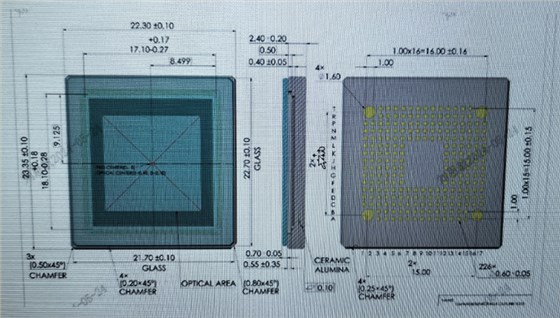

1. 基板设计：采用陶瓷材料制作的基板具有优异的化学稳定性和机械强度。通过光刻技术在基板表面形成导电图形，作为芯片的焊接界面。

2. 芯片焊接：通过再流焊接技术，将芯片准确定位并焊接在陶瓷基板上。这一过程需要严格的温度控制，以确保焊点的强度和稳定性。

3. 抗氧化处理：LGA封装需要通过一层保护性材料进行涂覆，以防止氧化和环境腐蚀。在严苛的使用环境中，这层保护材料成为LGA封装的重要屏障。

4. 电气测试：在组装完成后，LGA封装还需要经过严格的电气性能测试，以保证其功能指标满足出厂标准。

三、LGA封装的测试条件要求

LGA封装在测试过程中对环境条件有着严格的要求，这确保了生产出的每一枚芯片在任何条件下都能稳定工作：

- 温度条件：测试通常需要在宽温环境中进行，包括极低温和高温。温度范围通常为-40°C至125°C，以验证封装在不同温度下的电气性能。

- 湿度控制：水分会对电气特性产生负面影响，因此湿度需要控制在一定水平，通常不高于85%。

-机械压力：LGA封装在测试中需要承受一定的机械振动和冲击，以模拟实际使用中的物理应力情况。

- 热冲击和循环测试：通过反复的热冲击，确保封装材料在温度变化时的可靠性。

四、使用LGA封装的注意事项

在选择和使用陶瓷表贴无引线封装LGA时，需要注意以下细节，以防在应用中出现问题：

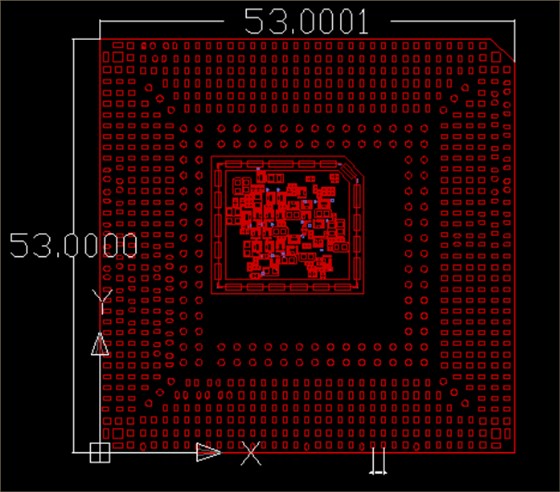

1. 电路板设计要求：为保证良好的电气连接，需要按照LGA封装的焊盘图形进行电路板设计。任何设计不当都会导致焊接不牢固或电气性能下降。

2. 焊接工艺的选择：LGA封装究竟选择哪一种焊接工艺，取决于所需的焊点强度和电气接触可靠性。再流焊接通常是一个不错的选择，但需要专业的设备和严格的流程控制。

3. 存储条件：LGA封装的存储应该避光、避潮，避免外部污染物对封装材料的潜在侵蚀和影响。

4. 功率和电流控制：由于LGA封装集成度极高，热量较难散发，因此在使用中需注意功率和电流的限制，以防止因过热导致的性能下降或损坏。

五、LGA芯片测试座的重要作用详解

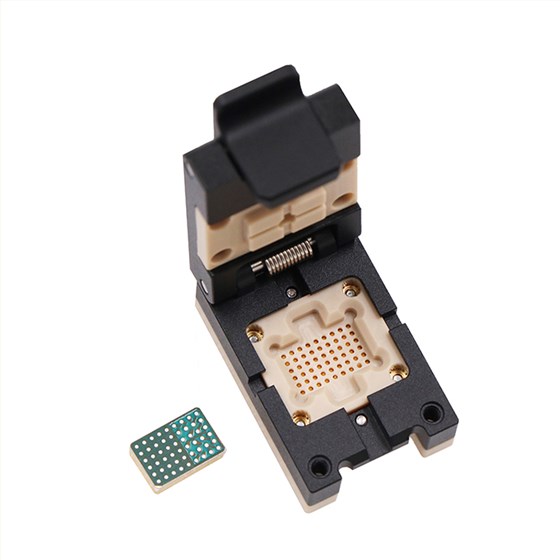

LGA芯片测试座在整个图像传感器芯片的测试过程中起到至关重要的作用。首先，测试座提供精确的接触点和稳定的电气连接，以进行高精度的电性能测试。其次，测试座通常具备自动化功能，能够在短时间内完成多枚芯片的连续测试，极大提高了测试效率。此外，通过测试座还可以进行初步的筛选和故障剔除，只有通过高强度测试后才能进行下一步的组装，这显著提高了产品的可靠性。

陶瓷表贴无引线封装LGA在图像传感器的应用中起着关键的作用。了解其详细的工作原理、测试条件及注意事项，不仅能更好地应用这一技术，还能确保产品在行业内占据更具竞争力的地位。
